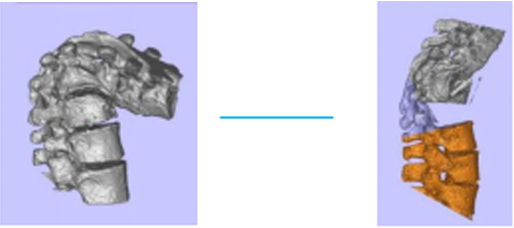

畸形的脊柱                                                                手术方案

根据手术方案中的脊柱形态进行测量，定制个性化的假体和截骨导板。

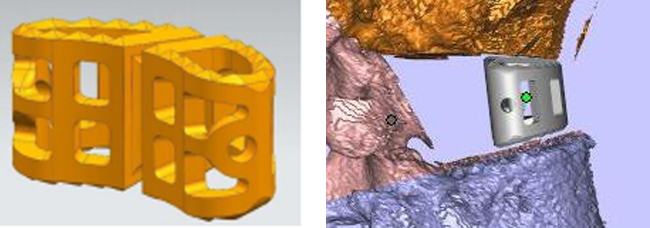

定制个性化融合器                                           假体置于病例模型中

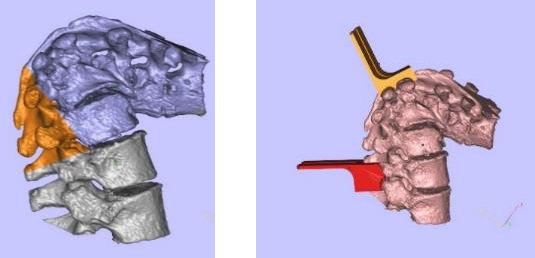

需要截骨的平面                                  截骨导板放置位置

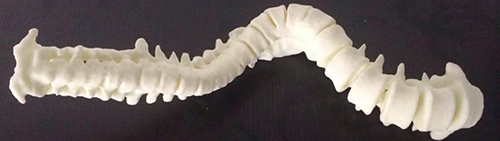

模型打印：将脊柱模型添加支撑，把模型及导板 3D 打印出实物。

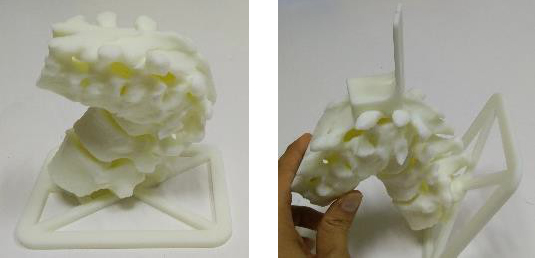

术前指导模型及截骨导板

适用科室：骨科、外科

案例三：术前指导模型-脑肿瘤切除术

病例描述：

病人为脑部肿瘤，需要进行切除手术。

医生需求：

将部分头颅和主要血管显示出来，将完整肿瘤形状和位置体现出来，必要时 要求体现血管穿行。

建模过程：

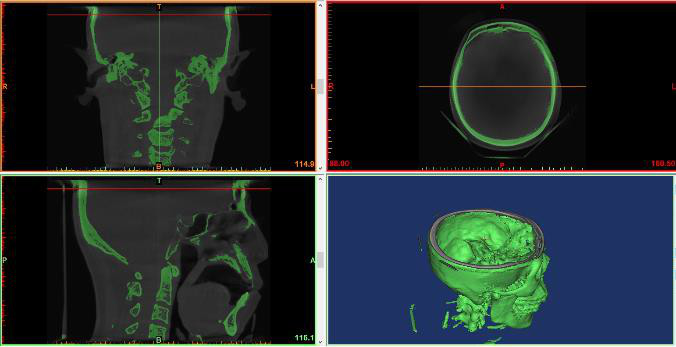

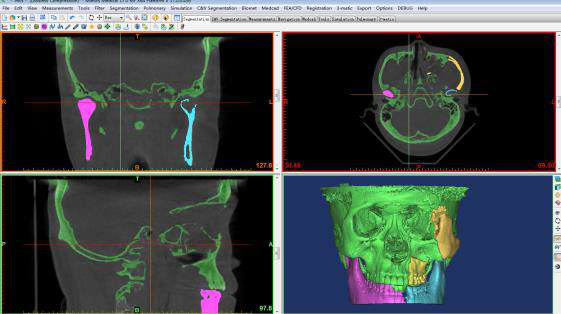

先从患者的 CT 数据中提取三维模型，如下图所示。

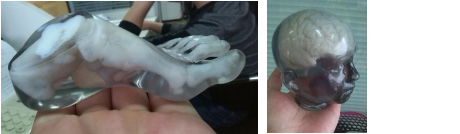

病人的 CT 数据提取模型 ，从中提取所需的骨头部分模型、血管部分模型和肿瘤部分模型，经过简化处 理以及细节修改，获得如下模型。

案例四：康复辅具定制-喉切除术患者保护罩

病例描述：临床上最为常用治疗喉癌患者的方式是喉切除术。喉切除术患者保护罩可以 防止水进入气道引起呛咳甚至导致肺部炎症等。

医生需求：

喉切除术患者 需要贴合病人颈部形态，根据医生的设计思路建模。

建模过程：

先扫描获取病人正常姿势下的颈部形态，然后按照获得的曲面以及医生的 外观要求设计保护罩三维模型。

模型打印：

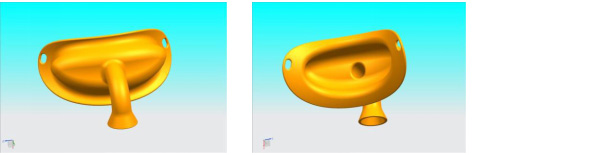

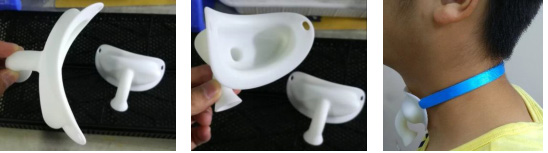

喉切除术患者保护罩三维模型 ，将设计好的三维模型打印出来，其实物图及佩戴效果如下：

适用科室： 耳鼻喉科，外科

案例五：术前指导模型-骨盆骨折

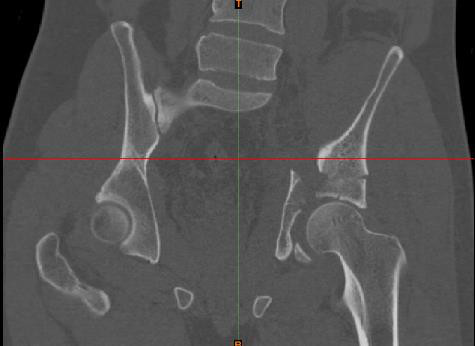

左髋骨折，较严重，如下图所示
。

医生需求： 病人左髋严重骨折，需要完全体现骨折形态，以便医生制定手术方案。

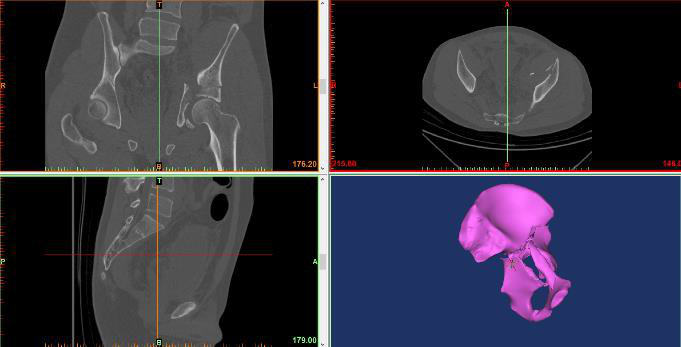

建模过程：通过病人的 CT 数据，获取病人的骨盆三维模型。

模型打印：

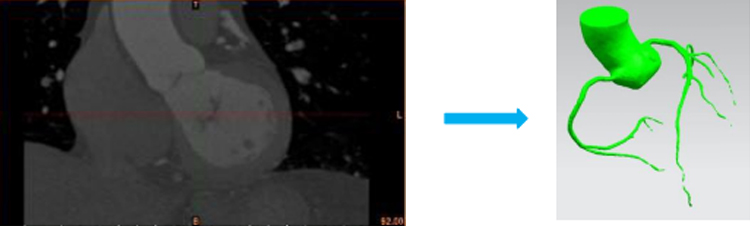

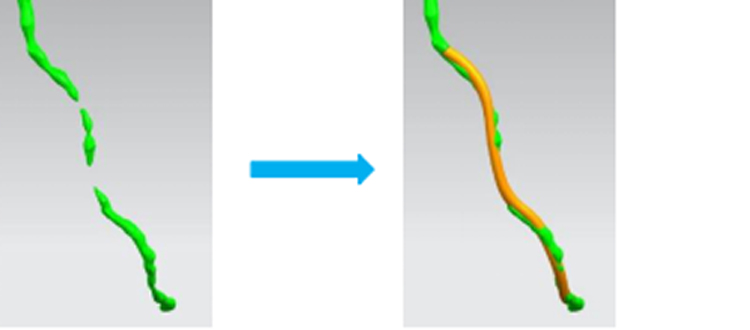

病人的冠脉造影 CT 数据提取模型

为方便观察，将模型添加支撑并 3D 打印出来。

案例六：术前指导模型-下颌骨修复术

病例描述：

病人下颌骨右下沿有一定量的骨缺损，外观和功能均有一定程度影响。

医生需求：
病人下颌骨缺损，需要定制修复假体，恢复患者外观。

建模过程：

将患者的左侧完整下颌骨镜像至右侧并做修改，使患者在面部形态上恢复至 正常形态，如下图所示。

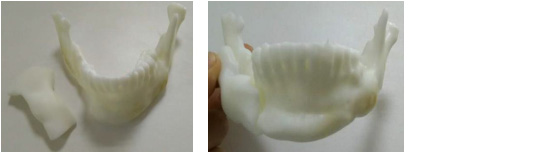

模型打印： 定制修复假体恢复病人面部形态，模型及假体的实际效果如下图所示。


下颌骨缺损修复术前指导模型适用科室： 骨科、口科

案例七：术前指导模型-面部骨骼创伤修复

病例描述：

病人脸部经过严重车祸撞击，需要对面部经行手术矫正。

医生需求： 患者面部受伤 ，需要将病人另一侧比较好的脸，做对称面，以便规划手术，恢复患者外观。

建模过程：

将患者的左侧完整面镜像至右侧并做修改，使患者在面部形态上恢复至正常 形态，如下图所示。

 模型打印： 在软件中给患者做面部修复 ，模型 3D 打印的实际效果如下图所示

面部骨骼创伤修复术前指导模型适用科室：

骨科、口腔 、面部骨骼创伤修复术前指导模型 。

案例八：康复辅具定制-骨折夹板

病例描述：患者前臂骨折，治疗后需要外部短期固定。

医生需求：美观、坚固、轻便。

建模过程：

先扫描患者前臂外观，获得三维模型数据如下：

患者的前臂扫描模型

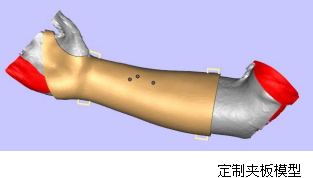

 其次基于患者的前臂模型，设计符合患者手臂形态的夹板模型，分内外夹板， 便于患者穿戴，如下图所示。

模型打印：

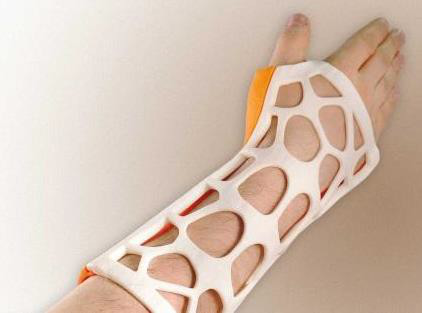

考虑患者的舒适程度和穿戴后的美观程度，在保证夹板强度的前提下，将夹 板设计成镂空外观，并 3D 打印出来，如下图所示

案例九：康复辅具定制-面部烧伤轮廓保持面罩

病例描述：

病人面部大面积烧伤，恢复期间，面部表面组织大量生长。面部烧伤轮廓保持面 罩可以保持面部轮廓。

病人面部烧伤 医生需求：

需要完全贴合病人面部形态，以便恢复患者面部轮廓。

建模过程：

先扫描获取病人正常姿势下的面部形态，然后按照获得的曲面以及医生的 外观要求设计保持面罩的三维模型。

模型打印：


保持面罩三维模型

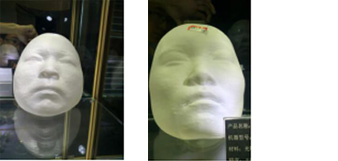

将设计好的三维模型打印出来，其实物图如下

适用科室：皮肤科、外科

其他案例

头骨创伤模型

其他病理模型打印建模过程
