光敏树脂材料介绍：光敏树脂指（UV Curable Resin）用于光固化快速成型的材料为液态光固化树脂，或称液态光敏树脂，它是由高分子组成的胶状物质，主要包含齐聚物、光引发剂、稀释剂成份。在一定紫外光的照射下，立即引起聚合反应，完成固化。有高强度、耐高温、防水等特点。现在广泛用于SLA光固化打印机和DLP3D打印机。SLA的光固化树脂特性：由于SLA所用的光源是单色光，不同于普通的紫外光，同时对固化速率又有更高的要求，因此用于SLA的光固化树脂一般应具有以下特性。(1)黏度低 光固化是根据CAD模型，树脂一层层叠加成零件。当完成一层后，由于树脂表面张力大于固态树脂表面张力，液态树脂很难自动覆盖已固化的固态树脂的表面．必须借助自动刮板将树脂液面刮平涂覆一次，而且只有待液面流平后才能加工下一层。这就需要树脂有较低的黏度，以保证其较好的流平性，便于操作。现在树脂黏度一般要求在600 cp·s(30℃)以下。(2)固化收缩小 液态树脂分子间的距离是范德华力作用距离，距离约为0.3～0.5 nm。固化后，分子发生了交联，形成网状结构分子间的距离转化为共价键距离，距离约为0.154 nm，显然固化前后分子间的距离减小。因此固化后必然出现体积收缩。同时，固化前后由无序变为较有序，也会出现体积收缩。(3)固化速率快 一般成型时以每层厚度0.1～0.2 mm进行逐层固化，完成一个零件要固化百至数千层。因此，如果要在较短时问内制造出实体，固化速率是非常重要的。激光束对一个点进行曝光时问仅为微秒至毫秒的范围，几乎相当于所用光引发剂的激发态寿命。(4)溶胀小 在模型成型过程中，液态树脂一直覆盖在已固化的部分工件上面，能够渗入到固化件内而使已经固化的树脂发生溶胀，造成零件尺寸发生增大。只有树脂溶胀小，才能保证模型的精度。(5)高的光敏感性 由于SLA所用的是单色光，这就要求感光树脂与激光的波长必须匹配，即激光的波长尽可能在感光树脂的最大吸收波长附近。同时感光树脂的吸收波长范围应窄，这样可以保证只在激光照射的点上发生固化，从而提高零件的制作精度。(6)固化程度高 可以减少后固化成型模型的收缩，从而减少后固化变形。(7)湿态强度高 较高的湿态强度可以保证后固化过程不产生变形、膨胀、及层间剥离
光敏树脂材料的其他特点：（1） 易脆化，长时间存放后，材料会发生脆化，要注意存放环境在25℃左右。过冷过热对材料性能都会有影响。（2） 易变色，由于光敏树脂的特性，长时间受光照射后，会渐渐发黄。但避光保存下，白色可以数年不变色。数造科技常用光敏树脂性能及打印案例：

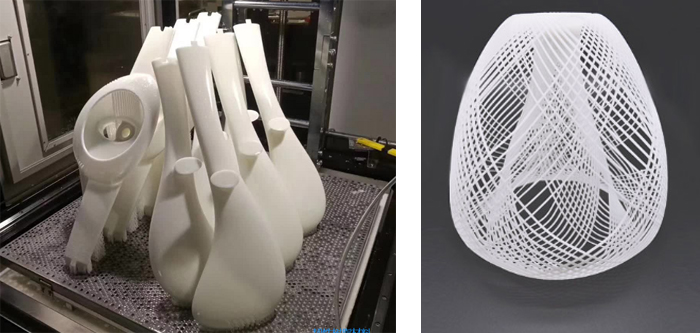

白色高韧性树脂（汽车部件） 柔性光敏树脂（艺术灯罩）

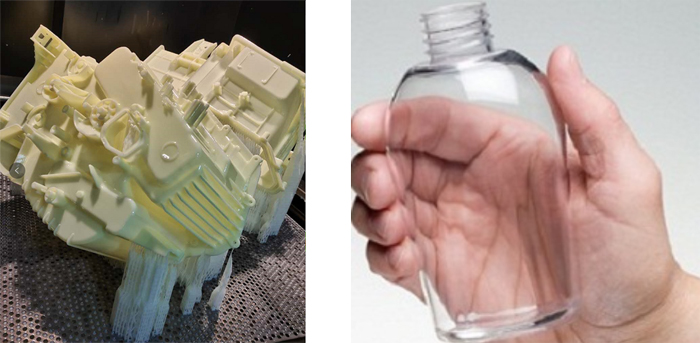

耐高温树脂（空调壳模型） 透明树脂（酒瓶）
